Циклон батарейный 4БЦ Я.31.170.00.00.00
Циклон батарейный 4БЦ Я.31.170.00.00.00 предназначен для очистки запыленного воздуха в пневмотранспортных аспирационных установках в составе мукомольного или крупяного комплекса, может быть использован как самостоятельный агрегат.
Технические характеристики
| Обозначение | Марка циклона | диаметр, мм | Производительноть м3/ч |
| Я31.170.00.00.00-00 | 4БЦ-200 | 200 | 1030-1270 |
| Я31.170.00.00.00 | 4БЦ-225 | 225 | 1059-1325 |
| Я31.170.00.00.00-01 | 4БЦ-250 | 250 | 1650-2050 |
| Я31.170.00.00.00-02 | 4БЦ-275 | 275 | 2050-2400 |
| Я31.170.00.00.00-03 | 4БЦ-300 | 300 | 2400-2850 |
| Я31.170.00.00.00-04 | 4БЦ-325 | 325 | 2850-3250 |
| Я31.170.00.00.00-05 | 4БЦ-350 | 350 | 3250-3750 |
| Я31.170.00.00.00-06 | 4БЦ-375 | 375 | 3750-4250 |
| Я31.170.00.00.00-07 | 4БЦ-400 | 400 | 4250-4750 |
| Я31.170.00.00.00-08 | 4БЦ-425 | 425 | 4750-5450 |
| Я31.170.00.00.00-09 | 4БЦ-450 | 450 | 5400-6100 |
| Я31.170.00.00.00-10 | 4БЦ-475 | 475 | 6060-6800 |
| Я31.170.00.00.00-11 | 4БЦ-500 | 500 | 6700-7550 |
| Я31.170.00.00.00-12 | 4БЦ-525 | 525 | 7350-8300 |
| Я31.170.00.00.00-13 | 4БЦ-550 | 550 | 8100-9100 |

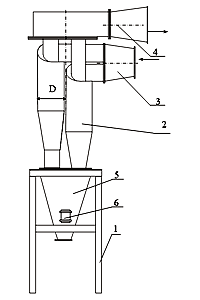

Схема
1 - рама,
2 - циклоны,
3,4 - входной и выходной патрубки,
5 - сборный корпус,
6 - люк
Запыленный воздух подводится к входному патрубку (3) циклона,в котором распределяется по всем циклонам. Воздушный поток движется в циклоне винтообразно, вследствие чего частицы перемещаются к стенкам под действием центробежной силы. Пыль, (мука) осаждаются в сборном конусе (5) и выводятся через затвор шлюзовой (поставляется отдельно).
