Горизонтальная ленточная пилорама (Горизонтальная ленточная пилорама - перейти на сайт ленточнопильного оборудования)
Горизонтальная ленточная пилорама СЛП-800 предназначена для продольной распиловки бревен на брус, доску.
Область применения: лесопильные и деревообрабатывающие предприятия, малые предприятия по переработке древесины, ремонтно-строительные фирмы, фермерские хозяйства.
Натяжение пилы с контролем натяжения по манометру.
Механизм подъема-опускания пильной рамки - цепной, через редуктор с эл. приводом и ручной доводкой.
Технические характеристики
| Показатели | |
| Диаметр распиливаемого бревна, мм. | 780 |
| Длина распиливаемого бревна, м. | 7.2 |
| Пильная лента, мм. | |
| ширина | 30-40 |
| толщина | 0.8-1.1 |
| Толщина доски (бруса), мм. | 1 - 340 |
| Толщина последней доски, мм. | 25 |
| Диаметр пильных шкивов, мм. | 620 |
| Подача пильной каретки | ручная |
| Подъем-опускание пильной каретки | эл. привод |
| Производительность, м3/смена | 8 |
| Мощность, кВт | 11.5 |
| Напряжение питающей сети, В | 380 |
| Габариты, не более, мм | |
| длина | 9000 (9600) |
| ширина | 2100 |
| высота | 1600 |
| Масса, не более, кг | 650 |

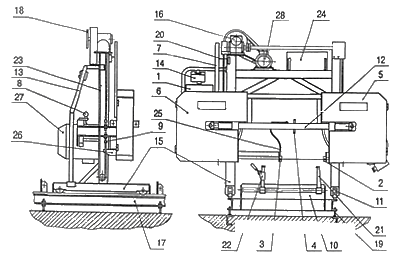

Схема
1. Бак для смазывающе-охлаждающей жидкости;
2. Вилка поддержки ленты неподвижная;
3. Вилка поддержки ленты подвижная;
4. Винтовой домкрат механизма натяжения ленты;
5. Кожух защитный;
6. Кожух защитный;
7. Линейка;
8. Манометр;
9. Натяжитель цепи;
10. Опорная пластина;
11. Очиститель рельсового пути;
12. Пильная рамка;
13. Поручень;
14. Пульт управления;
15. Портал;
16. Редуктор подъема-опускания пильной рамки;
17. Рельсовый путь;
18. Диск;
19. Стойка;
20. Указатель высоты подъема;
21. Упор;
22. Зажим;
23. Цепь;
24. Шкаф управления электрический;
25. Шланг подачи смазывающе-охлаждающей жидкости;
26. Шток подвижной вилки поддержки ленты;
27. Электродвигатель привода пильной ленты;
28. Электродвигатель привода подъема-опускания пильной рамки.
