Крупоцех УВК-1
Крупоцех УВК-1 по выработке гороха и круп: ячневой, перловой, пшеничной
Технические характеристики
| Показатели | УВК-1-700 | УВК-1-1000 | УВК-1-2000 |
| Производительность по зерну, кг/ч | 700 | 1000 | 2000 |
| Потребляемая электрическая мощность, не более, кВт | 50 | 80 | 165 |
| Выход в % не менее | |||
| горох | 70 - 75 | 70 - 75 | 70 - 75 |
| перловая крупа | 40 - 45 | 40 - 45 | 40 - 45 |
| ячневая крупа | 60 - 65 | 60 - 65 | 60 - 65 |
| пшеничная крупа | 55 - 60 | 55 - 60 | 55 - 60 |
| Габариты, не более, мм | |||
| длина | 8000 | 10000 | 14200 |
| ширина | 7500 | 7500 | 8000 |
| высота | 6000 | 6200 | 7000 |
| Занимаемая площадь, не более, м2 | 60 | 75 | 113.6 |
Технологический процесс включает в себя следующие этапы:
-
Подготовка зерна к шелушению:
Отделение примесей с помощью блока зерноочистки, включающего в себя
- Очистку зерна от металломагнитных примесей в магнитной колонке,
- Очистку от крупных и мелких примесей в сортировочной машине;
- Очистку зерна от вредных примесей в триере либо триерном блоке;
- Очистку поверхности зерна от пыли, грязи, частичное удаление плодовых оболочек в обоечной машине и аспирационной колонке;
-
Процесс шелушения
Шелушение зерна производится на установках шелушения зерна ЗШН. В зависимости от комплектации, в технологическую цепочку могут устанавливаться 1, 2, 3 и 4 зерношелушильные машины.
-
Разделение продуктов шелушения
Разделение продуктов шелушения производится следующими этапами:
- Провеивание в аспирационных колонках;
- Отделение крупы от мучки в щеточных машинах;
- Разделение крупы на 3 номера в сортировочных машинах, либо гороха на целый, колотый и дробленку;
- Очистка запыленного воздуха на всех этапах переработки осуществляется при помощи централизованной системы аспирации. Для транспортировки зерна и продуктов шелушения применяются механические (нории) и пневматические (пневмотранспорт) системы транспорта.
- Готовая крупа по номерам, либо горох (целый, колотый) поступают в бункера готовой продукции.
Технологическая цепочка, включающая в себя блок предварительной очистки перед шелушением, централизованную систему аспирации, позволяет получать качественную готовую продукцию, отвечающую всем требованиям.
| Горох целый, колотый | ГОСТ 6201 |
| Крупа перловая | ГОСТ 5784 |
| Крупа ячневая | ГОСТ 5784 |
| Крупа пшеничная | ТУ-8-22-8-68 |

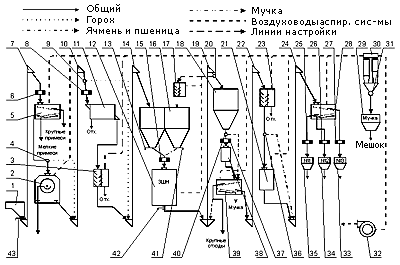

Схема
1 - бункер загрузочный;
2 - триер;
5,28,39 - машина сортировочная;
6,8,15,25,26,27,37 - колонка магнитная;
7,10,14,19,22,24 - нория;
4,9,20,36,40 - тройник;
11 - машина обоечная;
12 - установка для шелушения зерна;
16,18 - бункер промежуточный;
21 - машина щёточная;
3,17,23 - колонка аспирационная;
29 - бункер для мучки;
30 - циклон батарейный;
31 - затвор шлюзовой;
32 - вентилятор;
33,34,35 - бункер;
38 - дробилка;
13,41,42, 43 - задвижки.
