Крупоцех УВК-2
Технические характеристики
Показатели | УВК-2-500 | УВК-2-800 | УВК-2-1500 |
Производительность по зерну, кг/ч | 500 | 800 | 1500 |
Потребляемая мощность, не более, кВт | 90 | 120 | 160 |
Выход в % не менее | |||
Крупы овсяной | 40…45 | 40…45 | 40…45 |
Хлопьев Геркулес из крупы | 95,5 | 95,5 | 95,5 |
Габаритные размеры, мм | |||
Длина | 9500 | 10500 | 13000 |
Ширина | 8000 | 8500 | 9000 |
Высота | 6500 | 6500 | 7000 |
Занимаемая площадь, не более, м2 | 80 | 90 | 120 |
Обслуживающий персонал, чел. | 2 | 2 | 3 |
Технологический процесс включает в себя следующие этапы:
-
Подготовка зерна:
Отделение примесей с помощью блока зерноочистки, включающего в себя
- Очистку зерна от металломагнитных примесей в магнитной колонке;
- Очистку от крупных и мелких примесей в сортировочной машине;
- Очистку зерна от вредных примесей в триере либо триерном блоке;
- Очистку зерна от минеральных примесей в камнеотборнике;
-
Процесс пропаривания и сушки
Пропаривание зерна производится в шнековом пропаривателе непрерывного действия. Цель пропаривания - предотвращение прогоркания овсяной крупы, хлопьев, муки, а также улучшение процесса шелушения.
После пропаривания зерна производится его сушка в шахтной зерносушилке. -
Процесс шелушения
Шелушение зерна производится на центробежных шелушителях В зависимости от комплектации, в технологическую цепочку могут устанавливаться 1, 2 центробежных шелушителя.
-
Разделение продуктов шелушения
Разделение продуктов шелушения производится следующими этапами:
- Просеивание продуктов шелушения в центрофугале;
- Провеивание продуктов шелушения в аспираторе;
- Отделение ядер от нешелушеного зерна производится в триере овсюгоотборнике и падди-машине;
- Провеивание крупы в аспирационной колонке;
- Готовая овсяная крупа поступает в бункер готовой продукции

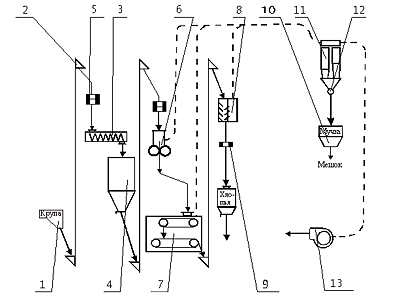

Процесс выработки хлопьев "Геркулес"
- Пропаривание овсяной крупы в шнековом пропаривателе непрерывного действия для увлажнения и отволаживания в бункере перед плющением;
- Плющение крупы в хлопья в плющильном станке;
- Сушка хлопьев в ленточной сушилке;
- Готовая продукция - хлопья "Геркулес" поступают в бункер готовой продукции для затаривания в мешки.
Технологическая цепочка, включающая в себя блок предварительной очистки перед шелушением, централизованную систему аспирации, позволяет получать качественную готовую продукцию, отвечающую всем требованиям.
Крупа овсяная | ГОСТ 3074 |
Хлопья "Геркулес" | ГОСТ 21149 |
Схемы

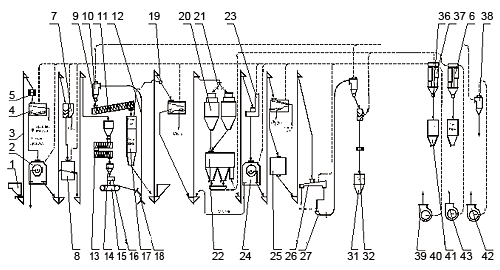

1 - Бункер приёма зерна
31,40 - Бункер продукта 3 шт.
41 - Бункер
14 - Бункер пропаривателя зерна
43 - Вентилятор №4
39 - Вентилятор пылевой
42 - Вентилятор ВД
36 - Затвор шлюзовой (12л.) 2 шт
21 - Делитель потока
23 - Аспиратор
7 - Колонка аспирационная 2 шт.
45 - Колонка аспирационная
5 - Колонка магнитная 2 шт.
8 - Камнеотборник
4 - Машина сортировочная 3 шт
32 - Ловушка магнитная 2 шт.
3 - Нория 9 шт.
22 - Центрофугал
15 - Транспортер ленточный
20 - Шелушитель центробежный 2 шт.
11 - Транспортер шнековый
9 - Затвор шлюзовой (2 л.) 2 шт.
10 - Циклон разгрузитель ЦР200 2 шт.
38 - Циклон УЦ-500
18 - Пневмоприемник "Сопло" 2 шт.
25 - Машина щеточная
17 - Сушилка шахтная
13 - Пропариватель зерна
2 - Триер куколеотборник
24 - Триер овсюгоотборник
19 - Тройник 2 шт.
37 - Циклон батарейный 4БЦ-350
6 - Циклон батарейный 4БЦ-400
26 - Падди-машина
27 - Пневмоприемник "Отвод"
16 - Дозатор

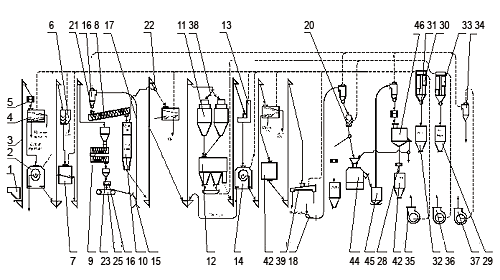

1 - Бункер приёма зерна
47 - Бункер продукта 2 шт.
32,29 - Бункер
23 - Бункер пропаривателя зерна
36 - Вентилятор №4
35 - Вентилятор пылевой
37 - Вентилятор ВД
31 - Затвор шлюзовой (12л.) 2 шт
38 - Делитель потока
13 - Аспиратор
6 - Колонка аспирационная 2 шт.
5 - Колонка магнитная.
7 - Камнеотборник
4 - Машина сортировочная 3 шт
45 - Ловушка магнитная 2 шт.
3 - Нория 8 шт.
12 - Центрофугал
25 - Транспортер ленточный 1 шт.
11 - Шелушитель центробежный 2 шт.
8 - Транспортер шнековый
21 - Затвор шлюзовой (2 л.) 3 шт.
16 - Циклон разгрузитель ЦР200 3 шт.
34 - Циклон УЦ-500
15 - Пневмоприемник "Сопло".
42 - Машина щеточная
10 - Сушилка шахтная
9 - Пропариватель зерна
2 - Триер куколеотборник
14 - Триер овсюгоотборник
22 - Тройник 2 шт.
30 - Циклон батарейный 4БЦ-350
33 - Циклон батарейный 4БЦ-400
39 - Падди- машина
18 - Пневмоприемник "Отвод"
32 - Дозатор
17 - Продуктопровод 3 шт.
44 - Измельчитель пальцевый
46 - Машина вымольная

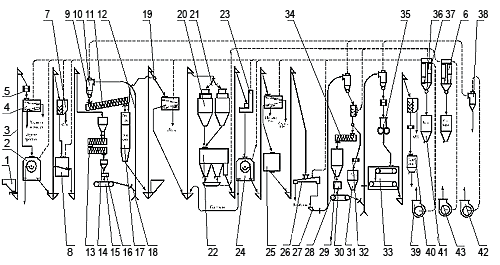

1 - Бункер приёма зерна
31,40 - Бункер продукта 3 шт.
41 - Бункер
29 - Бункер пропаривателя крупы
14 - Бункер пропаривателя зерна
43 - Вентилятор №4
39 - Вентилятор пылевой
42 - Вентилятор ВД
36 - Затвор шлюзовой (12л.) 2 шт
21 - Делитель потока
23 - Аспиратор
7 - Колонка аспирационная 2 шт.
45 - Колонка аспирационная
5 - Колонка магнитная 2 шт.
8 - Камнеотборник
4 - Машина сортировочная 3 шт
32 - Ловушка магнитная 2 шт.
3 - Нория 9 шт.
22 - Центрофугал
15,28 - Транспортер ленточный 2 шт.
20 - Шелушитель центробежный 2 шт.
11 - Транспортер шнековый
9 - Затвор шлюзовой (2 л.) 3 шт.
10 - Циклон разгрузитель ЦР200 3 шт.
38 - Циклон УЦ-500
18 - Пневмоприемник "Сопло" 2 шт.
25 - Машина щеточная
17 - Сушилка шахтная
33 - Сушилка ленточная
35 - Станок плющильный
13 - Пропариватель зерна
34 - Пропариватель крупы
2 - Триер куколеотборник
24 - Триер овсюгоотборник
19 - Тройник 2 шт.
37 - Циклон батарейный 4БЦ-350
44 - Циклон батарейный 4БЦ-400
26 - Падди-машина
27 - Пневмоприемник "Отвод"
16,30 - Дозатор 2 шт.
