Устройство для заполнения мешков Я.31.182.00.00.00
Устройство для заполнения мешков Я.31.182.00.00.00 предназначено для полуавтоматического периодического дозированного выбоя в мешки сыпучих продуктов на зернопереpабатывающих предприятиях.
Технические характеристики
Показатели | |
Производительность устройства, не более, доз/час | 25 |
Дозирование | весовое |
Настраиваемая масса дозы, кг | 10-50 |
Габаритные размеры устройства, не более, мм | |
длина | 1050 |
ширина | 704 |
высота | 1595 |
Масса, не более, кг | 200 |

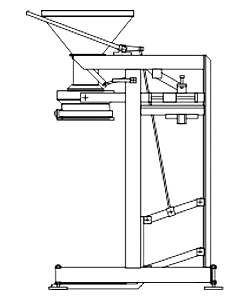

Схема
В исходном положении заслонка открыта. Взвешиваемый продукт поступает из бункера (15) через патрубок (6) в мешок, подвешенный к горловине воронки (9). По мере накопления продукта в мешке, воронка (9) воздействует на левое плечо коромысла (10), которое поворачиваясь против часовой стрелки поднимает грузодержатель с комплектом грузов (14). При достижении в мешке заданной дозы, коромысло при своём движении к положению равновесия упором (8) нажимает на пяту спускного рычага (3) поворачивая рычаг (5), закрывает заслонку. При этом на правом плече захвата (1), после снятия нагрузки с воронки (9), зависает поднятый коромыслом грузодержатель с грузами (14). Для взвешивания, следующей дозы, подвешивается на воронку следующий пустой мешок, поворачивается вручную рычаг управления (5) по часовой стрелке, грузодержатель (14) опускается, левое плечо захвата (1) поднимаясь открывает заслонку.
