Триер Я31.163.00.00.00
Триер Я31.163.00.00.00. предназначен для отделения коротких и длинных примесей от зерна на крупяных и комбикормовых заводах малой мощности.
Технические характеристики
Показатели | |
Производительность, не менее кг/ч | 700 |
Расход воздуха на аспирацию, м3/ч | 250 |
Установленная мощность электродвигателя, кВт | 0.75 |
Частота вращения барабана, об/мин | 25 |
Диаметр барабана, мм | 500 |
Габариты, не более, мм | |
длина | 2200 |
ширина | 995 |
высота | 645 |
Масса, не более, кг | 200 |

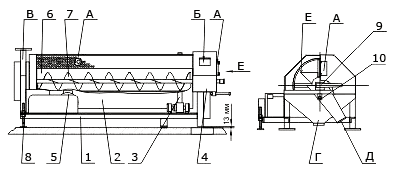

Схема
Зерно очищенное от металлических и минеральных примесей через входной патрубок (В) поступает внутрь барабана (2). При вращении барабана (2) в ячеи (А) попадают короткие зерна. Они укладываются в ячеи глубже, чем длинные. Поэтому, при вращении барабана первые выпадают позже, попадают в лоток (6) и выводятся из триера шнеком (7), через выходной патрубок (Д). Зерна, скользя по внутренней поверхности барабана (2), перемещаются в продольном направлении под давлением зерна, поступающего в триер и составляющей силы тяжести, возникающей благодаря наклонной установки барабана и выводится из него через выходной патрубок (Г). Для регулировки угла наклона триер имеет две регулируемые опоры (8). Степень разделения зерновой смеси на фракции по длине зависит от уровня, на котором установлена верхняя грань лотка (6). Уровень установки верхней грани лотка 6 определяется опытным путем по степени очистки.
